| 产品特性：无线系统 | 加工定制：否 | 品牌：铁三角 |
| 货号：铁三角5000 Series | 是否跨境货源：否 |

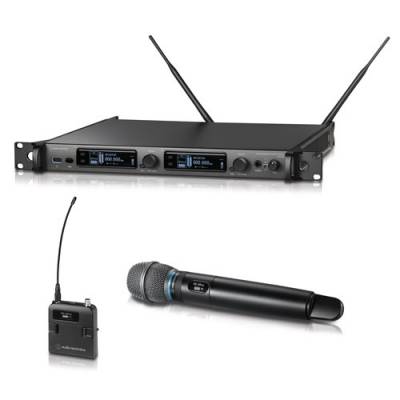

5000系列组件和兼容附件均为单独提供，用户可按需要配置及构建无线系统，能提供更大的灵活性。
5000 Series 整体系统指标
工作频率
ATW-R5220 接收器
频段 DG1: 470 至 700 MHz;
频段 GH1: 700 至 820 MHz
ATW-T5201/ATW-T5202 发射器
频段 DE1: 470 至 590 MHz;
频段 EG1: 580 至 700 MHz;
频段 GH1: 700 至 820 MHz
最少频率间隔
25 kHz
调制方法
FM 调频
额定频偏
ATW-T5201: ±40 kHz (THD:10%)；
ATW-T5202: ±40 kHz (THD:10%)
动态范围 (典型值)
ATW-T5201 话筒输入： > 120 dB (A-计权)；
ATW-T5201 乐器输入： > 107dB (A-计权)；
ATW-T3202： > 116 dB (A-计权)
总谐波失真
<1%( ±17.5 kHz 频偏于 1 kHz )
有效工作距离
约100米 (在没有干扰情况下)
工作环境温度
5°C ~ 45°C
频率响应
ATW-T5201: 23 Hz ~ 16,300 Hz；
ATW-T5202: 33 Hz ~ 16,300 Hz
ATW-R5220 / ATW-R5220DAN 接收机
接收系统
真正分集式
镜频抑制
80 dB正常
灵敏度
18 dBuV（信噪比于 60dB）（50 Ω 终端）
耳机输出
耳机输出插口： 6.3 mm TRS 立体声
耳机输出功率： 180 mW 典型
输出电平
XLRM 平衡卡农公座 +18 dBV
天线输入
BNC型, 50Ω
提供12V 直流, 150mA 天线供电 x 2
供电
100-240VAC 50/60Hz
尺寸
482.0mm x 43.0mm x 361.0mm (宽 x 高 x 长)
重量
4.8 公斤，不含配件
标配
两根鞭状天线，电源线，机脚 x 4 (安装螺丝 x 4)
ATW-T5201 盒式发射机
射频输出功率
高输出 50mW ; 中输出 10mW ; 低输出 2mW (于50Ω, 可切换)
杂散发射
配合当地标准
输入端子
cH型4针螺旋接头
接点1: 地线、接点2: 乐器输入、接点3: 话筒输入、接点4: +5V供电偏压
高通滤波
80Hz, 12dB/octave
电池
1.5V AA 5号电池 x 2 (不包含)
电池耗电 / 寿命
高输出 7小时 ; 中输出 9小时 ; 低输出 10.5小时 (碱性电池)
视乎电池种类及使用环境
尺寸
62mm x 70mm x 17mm (宽 x 高 x 长)
重量
92 克
标配
AT-BG3 保护便携包
ATW-T5202 手持话筒发射机
射频输出功率
高输出 50mW ; 中输出 10mW ; 低输出 2mW (于50Ω, 可切换)
杂散发射
配合当地标准
收音头
工业标准螺纹安装可互换收音头：
C5400 - 电容式，心型指向性
C6100 - 动圈式，超心型指向性
C980 - 动圈式，心型指向性
C3300 - 电容式，心型指向性（特别选配）
C4100 - 动圈式，心型指向性（特别选配）
电池
1.5V AA 5号电池 x 2 (不包含)
电池耗电 / 寿命
高输出 6.5小时 ; 中输出 8小时 ; 低输出 9.5小时 (碱性电池)
视乎电池种类及使用环境
尺寸
ATW-T5202 (不含收音头)：長 193 mm, 直径 37 mm
ATW-T5202/C5400：長 271 mm, 直徑 50 mm
ATW-T5202/C6100：長 265 mm, 直徑 48 mm
ATW-T5202/C980：長 271 mm, 直徑 46 mm
重量
ATW-T5202 (不含收音头)：200克，不含电池
ATW-T5202/C5400：330克，不含电池
ATW-T5202/C6100：314克，不含电池
ATW-T5202/C980：357克，不含电池
标配
AT8456a Quiet-Flex? 话筒夹
