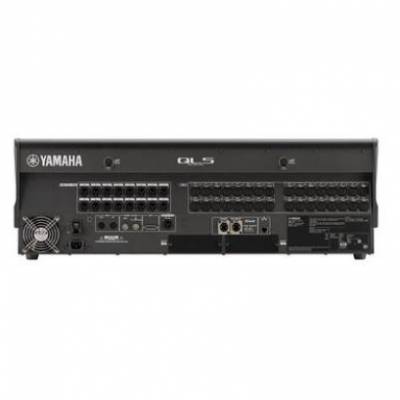

雅马哈QL5 数字调音台

32+2推子可进行各种通道布局。紧凑却具备大型通道处理能力的调音台。混音通道：64单声道，8立体声。母线：16混音，8矩阵（支持“输入”→“矩阵”）。本地I/O：32进，16出。推子数：32+2（主输出）。不锈钢iPad支撑架。

价格 订货量

￥2.6万价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥1

: 孙先生
邮箱已验证

手机已验证

微信已验证; 𐁜𐁝𐁞****𐁟𐁡𐁡𐁢

微信在线

发货地：北京东城区
发货期限：3天内发货
供货总量： 100台

在线联系获取最低报价

北京音诚科技发展有限公司入驻平台第7年

资质核验已核验企业营业执照

联系人： 孙先生
邮箱已验证

手机已验证

微信已验证
所在地区：北京
主营产品：铁三角话筒,音频设备,专业话筒,雅马哈调音台

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

孙先生
地址：

北京东城区东玖大厦A座，9003

详细信息

获取最低报价微信在线

产品特性：调音台	加工定制：否	品牌：雅马哈
功率：200w	型号：QL5	是否跨境货源：否

QL5	QL1	CL5	CL3	CL1
混音能力	输入混音通道	64 单声道 + 8 立体声	32 单声道 + 8 立体声	72 单声道 + 8 立体声	64 单声道 + 8 立体声	48 单声道 + 8 立体声
	混音母线	16		24
	矩阵母线	8 (支持输入到矩阵)		8 (支持输入到矩阵)
	立体声母线	1		1
	单声道	1		1
	监听	1		1
本地接口	模拟输入	32	16	8
	模拟输出	16	8	8
	MY扩展槽	2		3
	Dante I/O	主 / 从		主 / 从
	数字输出	1 (AES/EBU)		1 (AES/EBU)
	GPI	5 in / 5 out		5 in / 5 out (CL V1.11 or later)
	字时钟 I/O	Yes		Yes
	MIDI I/O	In / Out		In / Out
	外部冗余 PSU	No		可选配 PW800W
	电平表桥	No		输出电平表内建	可选配 MBCL
	以太网连接	Yes		Yes
	AC 接口	V-Lock Type		V-Lock Type
场景存储	场景数	300		300
	调用安全	Yes		Yes
	焦点调用	Yes		Yes
	淡化时间	Yes (0s ~ 60s)		Yes (0s ~ 60s)
	预览	Yes		Yes (CL V1.51 or later)
	可选调用/保存	Yes		Yes (CL V1.7 or later)
	Tactile 控制键	No (屏幕显示)		Yes
输入通道功能	增益补偿	Yes		Yes
	数字增益	Yes (-96dB ~ +24dB)		Yes (-96dB ~ +24dB)
	衰减	-96dB ~ 0dB		-96dB ~ 0dB
	高通滤波器	20Hz ~ 600Hz, -6 or -12dB/oct Selectable		20Hz ~ 600Hz, -6 or -12dB/oct Selectable (CL V1.51 or later)
	PEQ	4 Band Full PEQ (RTA overlay support in QL V3.0 or later, New EQ Algorithms support in QL V4.0 or later)		4 Band Full PEQ (RTA overlay support in CL V3.0 or later, New EQ Algorithms support in CL V4.0 or later)
	动态 1	Gate / Ducking / Compressor / Expander		Gate / Ducking / Compressor / Expander
	动态 2	Compressor / Compander-H / Compander-S / De-esser		Compressor / Compander-H / Compander-S / De-esser
	输入延时	Yes (0ms ~ 1000ms)		Yes (0ms ~ 1000ms)
	DCA 编组	16		16
	静音编组	8		8
	插入数量	2		2 (CL V2.0或者之后版本)
	Direct Out	Yes		Yes
输出通道功能	PEQ	4 段 Full PEQ		4 段 Full PEQ
	动态 1	Compressor / Expander / Compander-H / Compander-S		Compressor / Expander / Compander-H / Compander-S
	静音编组	8		8
	插入数量	2		2 (CL V2.0或者之后版本)
Premium 机架	Premium 机架数	8		8
Premium 机架	可加载设备	RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ		RND Portico5033 / RND Portico5043 / U76 / Opt-2A / EQ-1A / Dynamic EQ
效果机架	效果机架数	8		8
	效果程序数	54		54
	可加载设备	Effect / 31BandGEQ / Flex15GEQ		Effect / 31BandGEQ / Flex15GEQ
GEQ 机架	GEQ 机架数	8		16
GEQ 机架	可加载设备	31BandGEQ / Flex15GEQ / Dugan Automixer		31BandGEQ / Flex15GEQ
Dante	I/O 通道数	64 in / 64 out	32 in / 32 out	64 in / 64 out
Dante	从调音台进行Dante配线	Yes		Yes
录音	USB 存储录音	Yes		Yes
录音	DVS 录音	Yes (DVS 同捆)		Yes (DVS 以及 Nuendo Live 同捆)
其他功能	端到端	Yes		No
	输出端口延时	Yes (0ms ~ 1000ms)		Yes (0ms ~ 1000ms)
	?联	Yes (通过 MY 卡槽)		Yes (通过 MY 卡槽)
	用户层	Yes		Yes
	帮助文件	Yes		Yes (CL V1.51以及之后版本)
	通道连接	Yes		Yes
	通道复制/移动	Yes		Yes
用户界面	显示屏	10 英寸触摸面板		10 英寸触摸面板
	Centralogic 部分	No		Yes
	推子	32 + 2	16 + 2	16 + 8 + 8 + 2	16 + 8 + 2	8 + 8+ 2
	选定通道编码器	Gain, HPF, PEQ (controls for a selected band), Dynamics 1/2(Threshold only), Pan		Gain, HPF, PEQ (controls for 4 bands), Dynamics 1/2(Threshold only), Pan, Mix/Matrix Sends
	通道编码器	No		Yes (for Gain, Send Level, or an assigned parameter)
	通道名 / 颜色显示屏	Yes		Yes
	用户推子库	Yes (customized for all faders in a lump)		Yes (customized for each fader section)
	用户自定义键	12		16
	用户自定义旋钮	4 (on-screen)		4
	触摸和转动旋钮	Yes		Yes (使用用户自定义旋钮)
	监听电平旋钮	Yes (屏幕显示)		Yes
	木质手托	No		Yes
	iPad 支架	Yes	No	Yes		No
	机架安装	No	Yes	No
软件	编辑器	QL Editor (Win/Mac)		QL Editor (Win/Mac)
	StageMix	QL StageMix (iPad app)		CL StageMix (iPad app)
	调音台文件转换器	Yes (Win/Mac)		Yes (Win/Mac)

一般技术规格 QL5/ QL1

		QL5	QL1
采样率	内部	44.1kHz / 48kHz	44.1kHz / 48kHz
采样率	外部	44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)	44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm)
信号延迟		低于 2.5ms, INPUT 到 OMNI OUT, Fs= 48kHz	低于 2.5ms, INPUT 到 OMNI OUT, Fs= 48kHz
推子		100mm 电动推子, 精度=1024档, +10dB 到–138dB, –∞dB 全部推子	100mm 电动推子, 精度=1024档, +10dB 到–138dB, –∞dB 全部推子
总谐波失真		低于 0.05% 20Hz-20kHz@+4dBu into 600Ω, INPUT 到 OMNI OUT, 输入增益= Min.	低于 0.05% 20Hz-20kHz@+4dBu into 600Ω, INPUT 到 OMNI OUT, 输入增益= Min.
频率响应		+0.5, -1.5dB 20Hz-20kHz, 以 +4dBu output @1kHz, INPUT 到 OMNI OUT 为参考	+0.5, -1.5dB 20Hz-20kHz, 以 +4dBu output @1kHz, INPUT 到 OMNI OUT 为参考
动态范围		112dB typ.: DA 转换器 / 108dB typ.: INPUT 到 OMNI OUT, 输入增益 = Min.	112dB typ.: DA 转换器 / 108dB typ.: INPUT 到 OMNI OUT, 输入增益 = Min.
嗡音和噪声	平均输入噪声	-128dBu typ., Equivalent Input Noise, Input Gain=Max	-128dBu typ., Equivalent Input Noise, Input Gain=Max
嗡音和噪声	冗余输出噪声	-88dBu, Residual output noise, ST master off	-88dBu, Residual output noise, ST master off
串扰		-100dB*1, 相邻 INPUT/OMNI OUT 通道, 输入增益 = Min.	-100dB*1, 相邻 INPUT/OMNI OUT 通道, 输入增益 = Min.
电压		100-240V 50/60Hz	100-240V 50/60Hz
功耗		200W	135W
外观尺寸	W	828mm(32.6in)	468mm(18.4in )
	H	272mm(10.7in)	272mm(10.7in)
	D	563mm(22.2in)	562mm(22.1in)
净重		21.8kg(48.1lb)	14.7kg(32.4lb)
包含附件		使用说明书, 防尘罩, 电源线, DVS 虚拟声卡许可证卡	使用说明书, 电源线, DVS 虚拟声卡许可证卡
可选附件		Mini-YGDAI 卡 *2 , 鹅颈灯 LA1L, Nuendo Live	机架安装套件 RK1, Mini-YGDAI 卡 *2 , 鹅颈灯LA1L, Nuendo Live
其他		操作温度范围: 0 - 40℃, 存放温度范围: -20 - 60℃	操作温度范围: 0 - 40℃, 存放温度范围: -20 - 60℃

串扰@1kHz : 使用 22kHz, 30dB/Oct 滤波器测量串扰。
总谐波失真 : 使用 80kHz, 18dB/Oct 滤波器测量总谐波失真。
嗡音与噪声 : 使用 A 加权滤波器测量嗡音与噪声。

模拟输入特性

输入接口	GAIN	输入阻抗	信号源阻抗	输入电平			接口
输入接口	GAIN	输入阻抗	信号源阻抗	灵敏度*1	标称	失真前大	接口
INPUT 1-32 *6	+66dB	7.5 kΩ	50-600 Ω Mics & 600 ΩLines	–82dBu (61.6μV)	–62dBu (0.616mV)	–42dBu (6.16mV)	XLR-3-31 型 (平衡) *2
INPUT 1-32 *6	–6dB	7.5 kΩ	50-600 Ω Mics & 600 ΩLines	–10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)	XLR-3-31 型 (平衡) *2

*1. 灵敏度是当所有推子和电平控制器设定为大值时，以+4dBu (1.23V)或以定义电平输出所需的输入电平。
*2. XLR-3-31接口为平衡型插孔（1=地线，2=火线，3=零线）。
*3.所有规格下0 dBu=0.775 Vm
*4. 所有AD转换器都使用24位线性，128次过采样。
*5. INPUT接口带有+48V DC（幻象电源）插孔，可以从调音台软件中单独打开/关闭。
*6. QL1: INPUT1-16

模拟输出规格

输出接口	输出阻抗	负载阻抗	大输出电平*5	输出电平		接口
输出接口	输出阻抗	负载阻抗	大输出电平*5	定义电平	大无失真电平	接口
OMNI OUT 1-16 *7	75 Ω	600 Ω 线路	+24dB (默认)	+4dBu (1.23V)	vt+24dBu (12.3V)	XLR-3-32 型 (平衡) *1
OMNI OUT 1-16 *7	75 Ω	600 Ω 线路	+18dB	–2dBu (616mV)	+18dBu (6.16V)	XLR-3-32 型 (平衡) *1
PHONES	15 Ω	8 Ω Phones型	-	75mW *6	150mW	立体声 Phone 型插孔(TRS) (非平衡)*2
PHONES	15 Ω	40 Ω Phones型	-	65mW *6	150mW	立体声 Phone 型插孔(TRS) (非平衡)*2

*1. XLR-3-32接口为平衡型插孔（1=地线，2=火线，3=零线）。
*2. 立体声耳机口的PHONE型接口为平衡型插孔（尖=LEFT，环=RIGHT，套= GND）。
*3. 在这些规格中， 0 dBu = 0.775Vrms。
*4. 所有的DA转换器使用24位线性，128次过采样。
*5. 调音台内置有开关，可以切换大输出电平。
*6. 这是通过PHONES LEVEL旋钮设置到低于大位置10 dB时测得的数值。
*7. QL1：OMNI OUT 1-8

数字输入/输出特性

接口	格式	数据长度	电平	音频	接口
主/从	Dante	24bit 或 32bit	1000Base-T	64ch 输入/64ch 输出@48kHz *1	EtherCON Cat5e

*1. QL1: 32ch 输入/32ch 输出@48kHz

数字输出规格

接口		格式	数据长度	电平	接口
DIGITAL OUT	AES/EBU	AES/EBU 专业使用	24bit	RS422	XLR-3-32 型 (平衡)*1

*1. XLR-3-32接口为平衡型插孔（1=地线，2=火线，3=零线）。

I/O SLOT (1-2) 规格

每个I/O 插槽都可接受Mini-YGDAI 卡。
只有插槽1 具有串行接口。

控制器I/O 规格

接口		格式	电平	接口
MIDI	IN	MIDI	-	DIN 接口 5P
MIDI	OUT	MIDI	-	DIN 接口 5P
WORDCLOCK	IN	-	TTL/75 Ω terminated	BNC 接口
WORDCLOCK	OUT	-	TTL/75 Ω	BNC 接口
GPI (5IN/5OUT)		-	-	D Sub 接口 15P(母头) *1
NETWORK		IEEE802.3	10BASE-T/100Base-TX	RJ-45
LAMP (QL5: x 2, QL1: x 1)		-	0V-12V	XLR-4-31 型*2
USB HOST		USB 2.0	-	USB A 接口 (母头)

*1. 输入插针：TTL 电平，w/内部pull-up（47kΩ）输出插针：Open drain输出（Vmax=12V，大沉降电流/pin=75mA）功耗插针：输出电压Vp=5V，大输出电流=300mA
*2. 4 pin=+12V，3 pin=GND，照明灯标称功率：5W，亮度（电压）可通过软件调节。
